概述：

   XGN15-12系列单元式六氟化硫环网柜是以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、即紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、连锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用加上先进的技术性能及轻便灵活的装配方案，完全可以满足市场不断变化的要求。

    XGN15-12型单元式六氟化硫环网柜的主开分关分别采用本公司生产的FLN56-12D型或ABB产SFG型SF6负荷开关；也可根据用户需要配装具有当代国际最高技术水平的乌克兰产BP系列永磁机械真空断路器或ABB产HD4型SF6断路器或者配用本公司生产的VS1-12型真空断路器。

    环网柜内主开关的操作方式有手动、电动两种。与FTU、RTU配合可满足“四遥”要求。

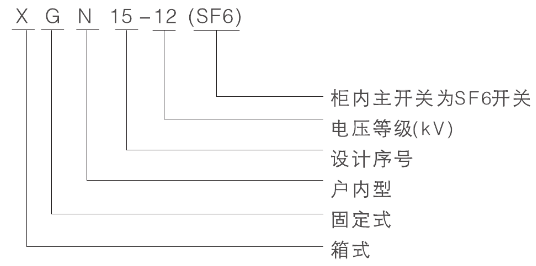

型号含义：

符合标准：

IEC298 IEC265 IEC129 IEC694 IEC420 IEC56

IEC529 IEC932 GB3804 GB3906 GB11022

正常使用条件：

◇海拔高度≤2500m；

◇环境温度：-35℃~45℃，最大温差≤25℃；

◇日相对湿度平均值不超过95%；月相对湿度平均值不超过90%；

◇抗震能力：地震烈度不超过8度；

◇无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。

主要用途：

   XGN 1 5 - 1 2型单元式六氟化硫环网柜适用于交流50Hz、12kV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程。特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

主要技术参数：

环网柜结构：

整个XGN15-12型环网柜可分成上下两个单元，柜的上部单元包括母线室、负荷开关，操动机构室和低压室，与下部单元电缆室可组装成一个整柜，也可分隔开来。可以安全、方便地对装于上部单元内的设备进行检修及改造，必要时并可更换整个上部单元。

母线室

母线室布置在柜的上部。在母线室中主母线连接在一起，贯穿整排开关柜。

开关室

开关室内装一台FLN56-12D型六氟化硫负荷开关，负荷开关的外壳为环氧树脂浇注而成，充六氟化硫气体为绝缘介质。开关室内可根据客户要求装设SF6气体密度计或带报警触点的气体密度器。

电缆室

电缆室主要用于电缆连接，单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流互感器、操动机构、联锁机构和低压控制室

环网柜结构

带联锁的机构室同时起到控制盘的作用。机构室内装有带位置指示器的弹簧操动机构和机构联锁装置，也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置。低压室空间供装设控制回路、计量仪表和保护继电器，750mm宽柜设有两个相同的低压室，可装更多附件。

下接地开关等元件

按标准设计，柜门有观察窗和安全联锁装置。电缆室底板配密封盖和电缆夹。电缆室底板和门前框可以拆下。方便电缆安装。
